分析1

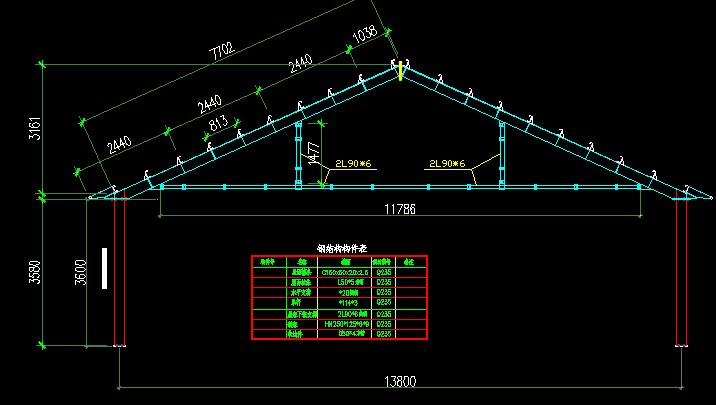

屋架結構不對.受力傳載不行
按桁架看弦桿受彎，不利于發揮材料力學性能；按鋼架看節點恐怕不夠強，可能應力集中；張弦梁確實不是這樣的，張弦梁的構件更強調受軸向力，避免構件受彎。
這結構如果再增加兩根腹桿就很好了。
分析2
本人認為該方案設計者是位高手。
可以把下弦桿看成是一個受拉構件。節點補強是應該考慮。
只是這個下弦桿應力剛度較少而已。嚴格意義上是不能算張弦梁，下弦桿沒有弧度，沒有張拉，應力較小。這種結構形式結構柱頂水平力較小，柱頂處負彎矩可以大大減少，上弦截面可以減少。個人認為對這種小跨結構是個不錯的思路。
