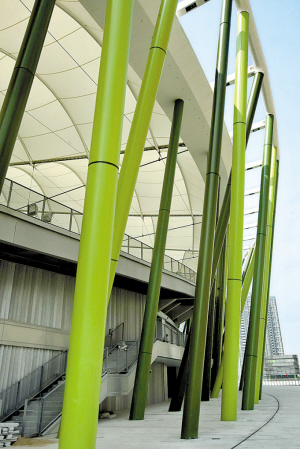

體育場外圍被綠色空心鋼柱包圍，每隔4米或8米，就是一段竹節，頗具嶺南建筑風格。

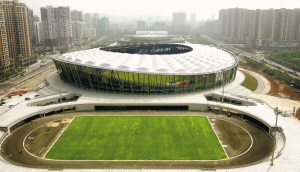

體育場的屋蓋結構看起來又像是祥云升騰在竹林
深圳大運工程寶安體育場的“竹林”工程近日竣工，“竹林”與“祥云”各自依托，相得益彰。
“竹林勝景”錯落有致，華燈初上“祥云”多彩
“竹子”錯落有致，新老有別，其中暗含設計者巧妙構思。體育場“竹林”建筑方案由德國GPM公司設計，具有創新、節能、環保、通透、美觀的特性，嶺南風韻濃厚，造型為國內首創，結構新穎獨特，技術達到國際先進水平。“竹子”鑄造者上海寶冶建設有限公司根據設計單位色卡參數，制作了九款鋼立柱樣品。GMP公司全球設計總監從德國飛來鵬城，攜同中外專家現場確認。專家在下午觀看了樣品后，第二天早上又再次觀看，以確保上午、下午不同光線下最佳視覺效果。最終，專家選取了其中三款不同深度的綠色作為鋼立柱外表的涂刷顏色，“竹林勝景”應運而生。
288根“竹子”鋼立柱中40根鋼立柱在與壓環箱梁鉸接前澆注上混凝土予以固定，確保體育場整體結構的穩固性，而其余248根鋼立柱將與寶安體育場工程中水回用系統相連，青翠欲滴，巍然屹立。
屋蓋朵朵宏偉的“祥云”讓人感到自身的渺小。寶安體育場屋蓋由36塊PTFE膜材拼接而成，每塊膜材面積約一千平方米，每一米寬可承受500公斤的力。建設時，工人置身其上，如跳蹦床。膜材具有較高的變形和阻燃能力，耐腐蝕，壽命長達25年以上。它表面的材料類似不粘鍋底，上面沾的灰塵一經雨水沖刷即干凈，自潔能力強。膜材初為米黃色，越曬越潔白。華燈初降之時，彩燈映照下的“祥云”呈現出一片絢爛景觀。
千噸梁索凌空交錯，“天工”贏來“粵鋼獎”
千噸鋼材“飛天”，索環相連，凌空虛蹈，不用一根鋼管，穩立深圳西岸，足見設計精妙，匠心獨運。寶安區工務局相關負責人介紹，寶安體育場外部圍護結構為鋼結構與屋蓋索膜結構。鋼結構分為內外兩圈，內圈由36段壓環箱梁、外圈由108段幕墻環梁構成。內外兩圈共有288根柱，直徑分為500，650及800毫米三種。內外兩圈通過108段連系梁組成�？傆娩摿考s為4000噸。
屋蓋索膜結構為車輻式雙層張拉索膜結構，由PTFE膜和索張拉結構組成雙曲馬鞍型造型。索張拉結構由索桁架連接壓環箱梁和上下內環索構成。索桁架共36榀，最大跨度54米，由飛柱、上下徑向索和懸掛索組成。相鄰索桁架之間還布置有鋼拱，鋼拱上鋪裝PTFE膜，膜材共36個單元，約3.44萬平米。全部索材重約336噸。索膜結構中的上下徑向索和上下內環索鋼索選用英國“布頓”全封閉鋼索，具有抗疲勞強度高、抗腐蝕性能好等特點，并且采用定長設計。
壓環箱梁拉開數條鋼索，索上撐起祥云朵朵，凌空交錯，雜而不亂，形態典雅，巧奪天工。美感的背后對技術近乎完美的苛刻要求，不能有分毫偏差。比如，鋼索在制造加工時、安裝時，外部環境均有所不同，長度上存在熱脹冷縮。鋼索張拉成力，對長度精確度要求極高。多一分則鋼索拉不緊，力度不夠；少一分則無法安裝。對此，工程建設者反復試驗，精確計算，施工實際誤差幾乎為零。
作為業內開山之作，國內無具體的技術規范，技術風險和施工難度大。為確保工程進展順利，區工務局邀請國內相關領域知名專家召開專家會，并根據專家意見，參照大運中心場館做法，委托清華大學進行屋蓋結構整體1：10的模型試驗，提出相關控制標準來指導施工和驗收。這樣大規模的試驗在寶安區工程建設領域尚屬首次。同時，委托華南理工大學進行屋蓋結構施工和使用階段的健康檢測。
安裝工具上，中國建科院專門為此次工程設計并制作的72臺250噸級的穿心千斤頂和20個同步液壓控制系統。區工務局多措并舉有效地降低了技術風險，推進工程順利進行。
創新之處 數不勝數
采取國內少有的做法，將水泥基自流平面層應用于體育場看臺，平滑細膩，施工高效，本來需10人的工作2人便可完成；座位異于平常體育館分區分色，與整個“竹林”風格保持一致，由翠轉青，由青入綠，濃淡之間盡顯典雅風格；采用標識導向系統，便于觀眾尋找位置……
